水泥组分的定量测定-水泥组分的定量测定-河北科析仪器

热门点击: 养护箱|砂浆搅拌机|水泥胶砂搅拌机|水泥净浆搅拌机|

水泥组分的定量测定

来源:河北科析仪器 发布时间:2012-8-1 16:07:39
水泥组分的定量测定
水泥组分的定量测定主要是测定水泥中混合材料的掺加量,从而确定水泥的品种。国际上对于水泥中混合材料掺加量的测定日趋重视,国际标准化组织、欧洲标准草案及一些技术先进的国家标准中均列有混合材料掺加量的测定方法。
由于混合材的掺加种类繁多{各地的混合材成分相差很大,故水泥组分的定量测定十分困难。曾经使用过的方法很多,但没有一种方法是通用的,特别是当混合材成分变动时,仅测定一种成分的含量,由此推断混合材的掺加量,所造成的测定误差都较大。
随着x射线荧光分析仪以及计算机在水泥企业的逐渐普及,通过测定几种成分的含量,求解联立方程,可以比较快速、准确地测定水泥中各组分的含量。

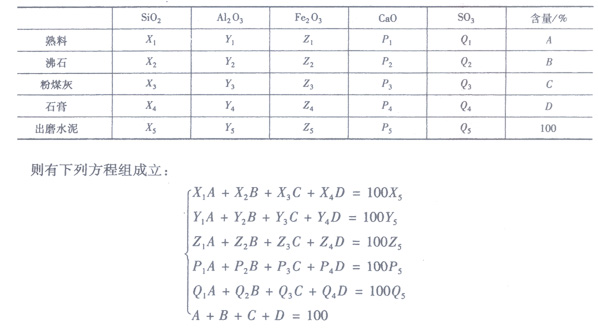

例如,可以按表8-1所列设出磨水泥、水泥熟料、石膏、混合材的化学成分含量的代码。

如果混合材是双掺(例如沸石和粉煤灰),连同熟料和石膏,其含量共4个未知数(A,B,C,D)。解上述6组联立方程中的任意4组(即测定硅、铝、铁、钙、硫5种成分中的 3种,得出3个联立方程,加最后一个方程共4个方程),即可解出A,B,C,D的值(采用不同的方程组合,得到的结果会略有差异)。如果是单掺,仅需测定上述5种成分中的2 种即可。
所选择的被测定的成分,可以是上述5种,也可以根据所掺加混合材的性质,选择与水泥熟料成分相差较大的其他成分。例如,掺有大量还原性物质的矿渣、钢渣、铁合金渣等工业废渣的水泥,可以选择测定还原值;掺有大量页岩、粉煤灰、炉渣、煤矸石等火山灰质料及矿渣的水泥,可以选择测定耗酸值。国家标准 GB/T 12960---2007《水泥组分的定量定》则是选择测定盐酸不溶渣、EDTA不溶渣的含量。各水泥企业可根据所用混合材的况,选择适当的分析方法,并对其可靠性进行验证,形成文件。
国家标准GB/T 12960--2007《水泥组分的定量测定》提出用选择溶解法测定水泥中合材料的含量,是目前我国所使用的各种混合材料含量测定方法中适应性较强的方法。现其测定方法原理及各组分含量的计算公式中的基准法作一说明。各企业根据所用混合材雨渣含量的测定数据,可得出平均值,代替计算公式中的相应符号,以简化测定。
水泥组分的测定,通常是先采用选择溶解法将矿渣、粉煤灰、火山灰质材料等组分凰泥中分离出来(称为不溶渣),通过公式计算其含量;再用常规方法测定水泥中三氧化ij 计算水泥中石膏的含量;测定水泥中二氧化碳的含量,计算水泥中石灰石的含量;最后剥差减法计算水泥中熟料的含量。
浏览更多关于水泥组分的定量测定 的内容

相关产品

CZF-6型水泥组分测定仪-组分仪
GB/T12960-1996《水泥组分的定量测定》标准可定量测定水泥中火山灰质混合材料、粉煤灰和矿渣的组分的含量。适用于硅酸盐水泥、矿渣硅酸盐水泥、普通硅酸盐水泥等。
CZF-6型水泥组分测定仪
GB/T12960-1996《水泥组分的定量测定》标准可定量测定水泥中火山灰质混合材料、粉煤灰和矿渣的组分的含量。适用于硅酸盐水泥、矿渣硅酸盐水泥、普通硅酸盐水泥等。
站内链接:
公司地址:河北省泊头市工业开发区4号路 邮编:062150 电话:0317-8282018 传真:0317-8265287 官方网址:http://www.bt-kexi.com/ 邮箱:kexiyiqi@126.com
河北科析仪器 2011(C)版权所有 并对网站所有内容保留最终解释权 冀ICP备10000438号-3www.miibeian.gov.cn
微信图片
“扫一扫”加入我们
