多功能破碎缩分联合制样机是目前化验制样室较为新颖的设备之一。主要由机架、加料装置加料斗、一级破碎缩分器、二级破碎机构、二级缩分机、电动机、传动件等组成。

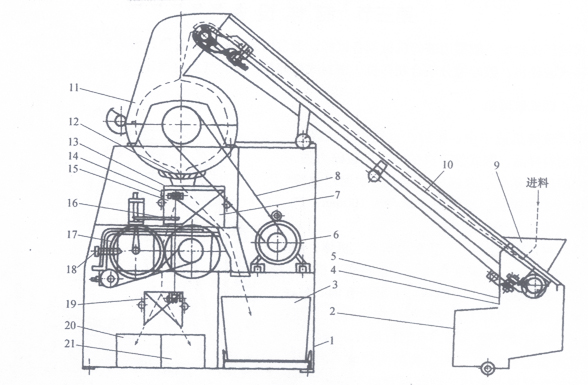

1-机架；2-输送器电动机；3-弃样料斗；4-输送器减速传动件；5-加料输送器；6-主电动机；7-一级缩分器弃样格槽；8-传动件；9-加料输送器加料斗；10-输送带；11-一级破碎机构；12-筛版；13-一级缩分器；14-缩分比调节旋钮；15-一级缩分器取样格槽；16-缩分传动件；17-二级破碎机构；18-对辊梅花柄调节螺杆；19-二级缩分器子；20-分析样料斗；21-存查样料斗
